Teste de Vazão dos Gotejadores em Miniestufas de Apartamento por Coleta Individual de Água
Um vaso da prateleira continua mais seco que os outros, mesmo recebendo a mesma programação de rega. Olhando as saídas, todas parecem pingar. Só que pingar não é o mesmo que entregar o mesmo volume, e essa diferença não aparece a olho nu.
O teste de vazão dos gotejadores responde a uma pergunta objetiva: quanto cada saída entrega no mesmo intervalo de tempo? Com recipientes, um medidor graduado e um cronômetro, você coleta a água de cada gotejador, converte o volume em litros por hora e descobre quais diferenças merecem uma nova conferência.
O que a coleta revela sobre cada saída
Vazão é o volume de água que passa por uma saída em determinado tempo. Nos gotejadores, costuma ser informada em litros por hora (L/h).
O número impresso na embalagem é a vazão nominal, obtida sob condições especificadas pelo fabricante, como uma faixa de pressão.
O teste mede outra coisa: a vazão média de cada saída durante a coleta, naquela montagem, com o seu reservatório, as suas mangueiras e a altura em que cada emissor está instalado.
Como a coleta começa depois da estabilização, ela não representa necessariamente tudo o que acontece do acionamento ao fim de uma rega curta.
A coleta mostra quanto saiu de cada ponto. O percurso da água no vaso envolve três volumes diferentes: o que sai do gotejador, o que o substrato retém e o que drena pelo fundo.
O comportamento da água dentro do vaso é tratado no guia sobre retenção de umidade no substrato de vasos rasos. Aqui, o foco fica apenas na saída.
Para conferir a vazão real dos gotejadores, recolha a água de cada emissor em recipientes separados durante o mesmo intervalo de tempo e meça os volumes.
A Universidade Estadual do Novo México descreve esse procedimento e explica que, em sistemas de baixa pressão, a vazão pode ficar abaixo daquela informada pelo fabricante para a pressão recomendada.
O procedimento abaixo é uma adaptação desse princípio para poucos vasos. Não equivale a um ensaio de laboratório nem a uma avaliação profissional.
A comparação começa antes de ligar a água
Primeiro, confira se os gotejadores são equivalentes. Para a comparação direta proposta aqui, modelo, vazão nominal e regulagem precisam coincidir.
Nas condições especificadas pelo fabricante, um gotejador de 2 L/h e outro de 4 L/h devem entregar volumes diferentes, sem que isso indique defeito. Emissores diferentes também podem ser avaliados, mas exigem outra interpretação dos resultados.
Se houver gotejadores autocompensantes, que mantêm a vazão estável dentro de uma faixa de pressão, consulte essa faixa na ficha técnica. Fora dela, eles também variam. Isso pesa em sistemas por gravidade, nos quais a pressão disponível pode ser baixa.
Depois, faça um pequeno mapa. Identifique cada saída com uma letra (A, B, C, D) seguindo o percurso da mangueira, da mais próxima à mais distante do reservatório ou da bomba.
Separe também o material:
- um recipiente limpo e estável para cada saída, com folga para não transbordar;
- um único instrumento graduado para todas as leituras, com capacidade compatível com o volume esperado, como uma proveta ou um copo medidor com marcações em mL;
- cronômetro;
- papel ou planilha para anotar.
Os recipientes de coleta não precisam ter graduação, desde que todo o volume seja transferido ao medidor sem perdas. O mesmo medidor em todas as saídas evita que a diferença entre instrumentos pareça diferença entre gotejadores.
Um medidor menor que o volume coletado, como uma seringa de 20 mL para cerca de 100 mL, exige várias transferências somadas, e cada uma é mais uma chance de perder água ou errar a conta. Prefira um que receba o volume inteiro de uma vez.
Na hora de ler, siga o modo de leitura indicado no instrumento. Com proveta, apoie-a em superfície plana e leia com os olhos na altura da marca.
Um recipiente por gotejador, sem mudar a montagem
Teste o sistema na posição em que ele trabalha. Altura dos emissores, percurso das mangueiras, regulagens e saídas abertas devem continuar iguais.
Evite baixar os gotejadores até uma bancada ou acrescentar mangueira para alcançar os copos. O desnível muda a pressão: segundo a UC ANR, cerca de 70 cm de diferença de altura (2,3 pés) alteram a pressão em aproximadamente 1 psi.
Em uma estante de vários níveis, isso já pode separar as saídas de cima das de baixo. Se você mudar a montagem, mede outro sistema.
Antes de ligar, proteja os vasos contra rega extra. Afaste o gotejador lateralmente, apenas o suficiente para posicionar o recipiente logo abaixo, mantendo a altura da saída. Mantenha a coleta longe de tomadas, fontes e da bomba.
Então siga esta sequência:
- Ligue o sistema e espere o fluxo se estabilizar. Dependendo da montagem, a linha pode precisar se encher de novo e o gotejamento inicial pode ser irregular.

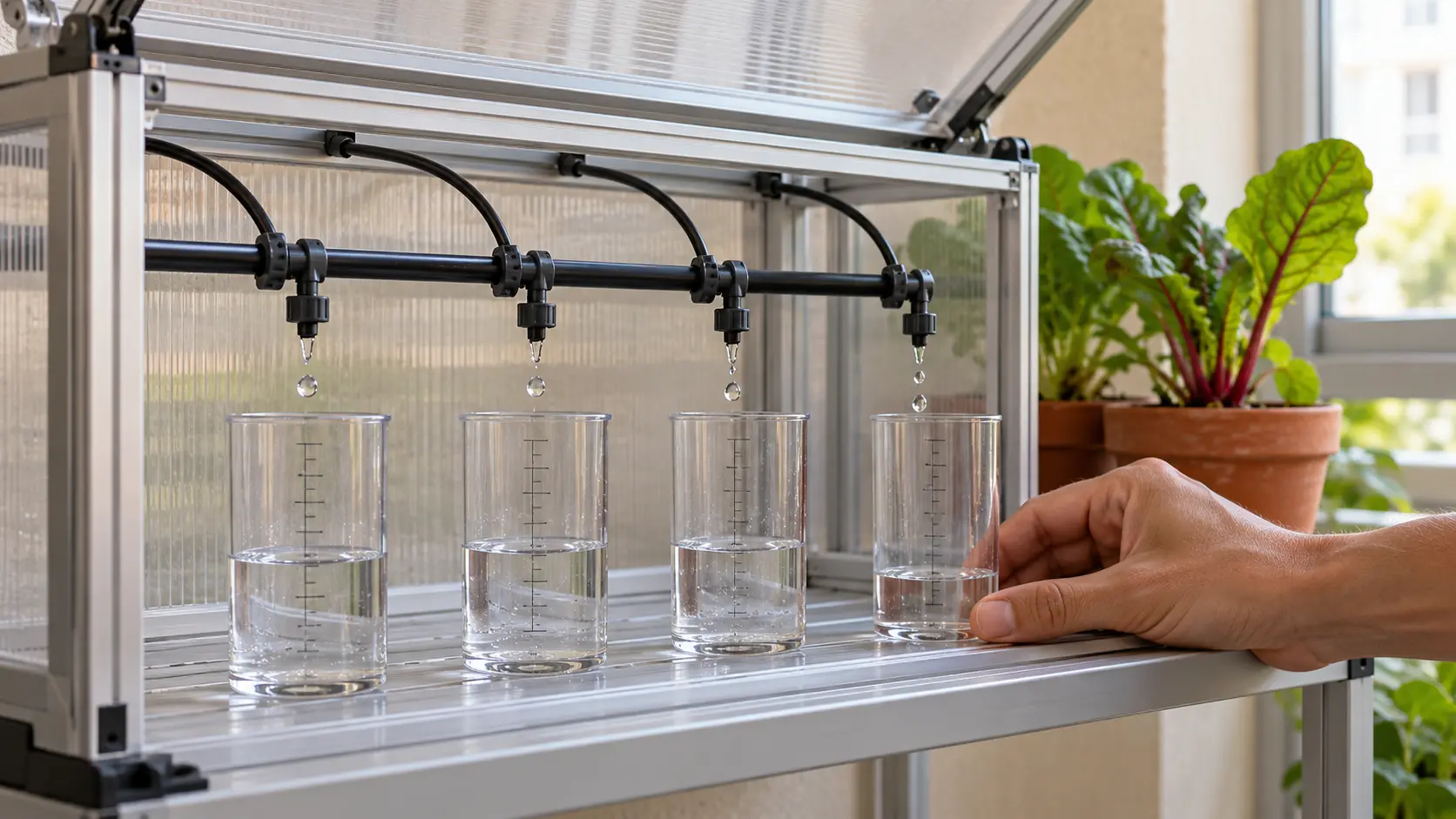

- Encaixe os recipientes sob todas as saídas ao mesmo tempo e dispare o cronômetro. Na coleta simultânea, todas as saídas trabalham com o mesmo nível de reservatório e o mesmo tempo, então os volumes podem ser comparados diretamente.
- Mantenha todos os gotejadores funcionando, mesmo que você meça só parte deles. Fechar saídas muda as condições de funcionamento e pode alterar a distribuição de água nas restantes.
- Não deixe a ponta do gotejador encostar ou afundar na água coletada.
- Ao fim do tempo escolhido, retire todos os recipientes juntos.
- Meça cada volume e anote ao lado da letra correspondente.
- Repita a coleta antes de mudar regulagens ou trocar peças, preservando as condições da primeira rodada: mesmo tempo, mesma montagem e mesmo nível inicial do reservatório (em sistemas por gravidade, restaure esse nível antes de repetir).
- Compare as duas rodadas. Só então escolha a conferência ou a intervenção.
Não existe uma duração obrigatória. A UC ANR usa 30 segundos ou 1 minuto para emissores de campo, mas gotejadores domésticos pequenos podem entregar pouco nesse intervalo. Escolha um tempo que gere um volume fácil de ler no seu medidor, sem transbordar o recipiente.
Anote o nível do reservatório no início e no fim. Descarte a rodada se houver derramamento, transbordamento, interrupção do fluxo ou dúvida sobre o tempo. Contar gotas não substitui a medição: o tamanho da gota varia e a contagem visual erra com facilidade.
Quando não dá para coletar todas juntas
Se não for possível começar e terminar todas as coletas ao mesmo tempo, cronometre cada uma e anote o tempo real. Nesse caso, os volumes brutos não podem ser comparados diretamente. Calcule primeiro a vazão de cada saída com a fórmula da próxima seção e compare as vazões.
Por exemplo, 100 mL em 5 minutos correspondem a 1,2 L/h, enquanto 100 mL em 10 minutos correspondem a 0,6 L/h. O volume é igual, mas a vazão é a metade.
Na coleta sequencial, uma saída depois da outra, também muda a condição de alimentação. Em sistemas por gravidade, o nível do reservatório pode baixar durante a própria rodada e reduzir a pressão disponível ao longo da sequência.
A pressão em cada saída também depende do desnível e das perdas no percurso, por isso a ordem da coleta não indica, sozinha, qual saída recebe menos pressão. Assim, uma mudança ao longo do tempo pode parecer diferença entre saídas.
Se a coleta precisar ser sequencial, mantenha o nível do reservatório o mais estável possível e registre-o antes de cada saída.
Dos mililitros coletados à vazão por hora
Com volume e tempo anotados, a conversão é uma conta só:
Vazão (L/h) = volume coletado (mL) × 60 ÷ (1.000 × tempo em minutos)
O 60 transforma minutos em horas, e o 1.000 transforma mililitros em litros. Para conferir: 100 mL coletados em 5 minutos dão 100 × 60 ÷ 5.000 = 1,2 L/h.
Esse resultado descreve a entrega daquela saída naquela coleta. Ele não informa quanta água a planta precisa.
Quatro saídas sob a mesma contagem de tempo
Os números a seguir são hipotéticos, criados só para ilustrar a leitura. Considere quatro gotejadores do mesmo modelo, coletados ao mesmo tempo por 5 minutos em cada rodada, com o reservatório no mesmo nível inicial e um medidor que permite ler de 1 em 1 mL.
| Saída | Rodada 1 (mL) | Rodada 2 (mL) |
|---|---|---|
| A | 100 | 101 |
| B | 98 | 99 |
| C | 102 | 101 |
| D | 55 | 54 |
A, B e C ficaram entre 98 e 102 mL, ou cerca de 1,18 a 1,22 L/h. A diferença máxima entre elas foi de 4 mL.
Para avaliar se uma diferença desse tamanho tem significado, considere o que o seu medidor consegue distinguir e se ela se repete entre as rodadas. Aqui, B entregou um pouco menos que A e C nas duas rodadas, mas os três valores ficaram próximos.
A redução de D foi muito maior e também se repetiu. Mesmo uma diferença pequena e real não indica, por si só, defeito no sistema.
D entregou 55 mL na primeira rodada, cerca de 0,66 L/h, e repetiu o comportamento na segunda. Uma rodada isolada poderia ter sido um recipiente mal posicionado; duas rodadas parecidas mostram um padrão.
A diferença persistiu na segunda rodada
Uma saída consistentemente mais fraca merece investigação, mas o volume sozinho não confirma a causa. Pressão baixa naquele ponto e obstrução do emissor podem produzir o mesmo número.
A UC ANR orienta conferir a pressão no emissor com vazão fora do esperado antes de concluir que há entupimento, e a publicação da Universidade da Flórida trata pressão e variação dos emissores como fatores avaliados separadamente (UF/IFAS, Field Evaluation of Microirrigation Water Application Uniformity).
Use o padrão observado para escolher a próxima conferência:
| Resultado | Próxima conferência |
|---|---|
| Uma saída entrega menos nas duas rodadas | Conferir modelo, regulagem e dobras ou amassados visíveis no trecho; seguir a manutenção indicada pelo fabricante |
| As últimas saídas da linha entregam menos | Investigar alimentação e pressão; a posição sozinha não confirma a causa |
| Todas parecidas, mas abaixo do nominal | Rever unidades, tempo e as condições exigidas na ficha técnica |
| Valores mudam muito entre rodadas | Rever nível do reservatório, estabilização do fluxo e execução da coleta |
| Diferenças pequenas e que não se repetem | Considerar o limite da medição, variações do funcionamento ou da execução; guardar o registro como referência |
Evite aumentar o tempo de rega de todo o sistema para compensar uma única saída fraca: os outros vasos recebem água a mais e a causa continua lá.
Também não perfure emissores nem use agulhas ou produtos para desobstruir por conta própria. Siga o procedimento previsto pelo fabricante ou substitua a peça.
Volumes semelhantes indicam entregas próximas, e essa é toda a conclusão possível: a necessidade de cada planta é outra questão. Em estantes, a água que escorre de um nível para o outro é mais uma variável, tratada no artigo sobre prateleiras múltiplas para aproveitamento da altura.
O registro que servirá para a próxima conferência
Guarde os dados de cada teste em uma folha simples:
- data e mapa das saídas;
- modelo e vazão nominal dos gotejadores;
- tipo de coleta (simultânea ou sequencial), tempo e volume de cada saída por rodada;
- nível do reservatório no início e no fim;
- qualquer alteração feita depois do teste.
Depois de uma correção, como a troca de um gotejador ou a limpeza indicada pelo fabricante, repita a coleta nas mesmas condições e compare com o registro anterior. Se as saídas ficaram próximas, esses números passam a ser a referência do próximo teste.
Obrigado pela leitura e bom cultivo.
Fontes consultadas
- Universidade Estadual do Novo México — New Mexico State University (NMSU). Low-Pressure Drip Irrigation for Small Plots and Urban Landscapes. Orientações sobre irrigação por gotejamento em baixa pressão, coleta de água dos emissores e cálculo da vazão a partir do volume coletado e do tempo de medição.
- Universidade da Flórida — IFAS Extension. Field Evaluation of Microirrigation Water Application Uniformity. Referência sobre avaliação da uniformidade de aplicação e distinção entre variações de pressão e de desempenho dos emissores.
